怎样制作树莓派移动电源

admin 提交于 星期二, 06/23/2015 - 10:14

如果你有充电宝,充电宝应该就可以作为树莓派的移动电源,但是我没有,于是制作了下面一个。它好像比一般充电宝的重量和体积都要小一些。

制作的方法是:

  1. 淘一个带开关的4节5号电池盒(5元左右,由于我舍不得给邮费,最终我大概淘了500元的模型材料)
  2. 4节5号充电电池。不能用干电池,因为干电池1节是1.5V,4节是6V。我们需要的是5V,充电电池1节是1.2V,4节是4.8V,比较接近5V,并且不会弄烧电子零件(最多是启动不了)。如果充电电池也要买的话,还是买个充电宝吧。
  3. 找一条USB线(我没收了老婆自拍杆的数据线)

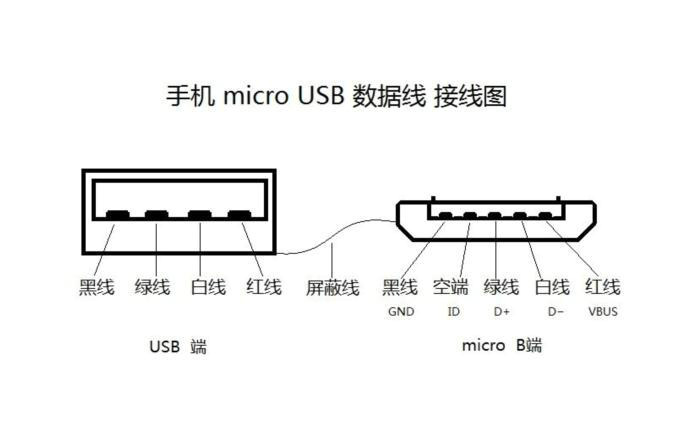

  4. 按照USB的线路图,接上电池盒的红线和黑线,用一块纸皮压紧(我把自拍杆的包装盒剪下一角,然后对接)
  5. 确认一下线接对位置了,办法是通过万用表(又叫万能表)的电阻档测试红黑导线和小的那端USB口对应位置是否连通。电阻很小说明连通,无穷大就是不通。把压在USB接口里的红黑导线拉出1-2毫米,接万用表的一支笔;用一条导线引进去小的那端USB(因为万用表的笔插不进去),把导线和万用表另一支笔接起来。
  6. 如果没有万用表,找台烧了也不心疼的旧手机,插进去看能否进入充电状态,也可以确认线接对了没有。(我不是学电子的,我不知道接错位置的后果是什么)
